- Proje No:
- 0413
- Proje Konusu:
- Ankara - Sivas Hızlı Tren Demiryolu
- İşveren:
- Ulaştırma Bakanlığı DLH Genel Müdürlüğü
- Başlangıç - Bitiş:
- 2004 - 2006
- Girişim Tipi:
- Tek Basina
Detaylı Açıklama:
455 km. Çift Hatlı Hızlı Tren Demiryolu ve 95 km Alternatif Hat
Maksimum Eğim : % 016.0
Minimum Kurb Yarı Çapı : 1,000 m
1/25,000 ve 1/2,000 Ölçekli 600 m Genişlikte Jeodezik Çalışmalar
1/2,000 Ölçekli 450+95 km Hızlı Demiryolu Güzergah Plan ve Profil Projeleri
Toplam 16,500 Hektar Kamulaştırma Projeleri
Elektrifikasyon Sistemleri
25 kV Katener Hattı, 13 Adet 154/25 kV Trafo Merkezi
Seksiyon Posta Binaları
Uzaktan Kumanda (SCADA) ve İzleme Sistemleri
Sinyalizasyon ve Haberleşme Sistemleri
Kumanda ve İzleme, Otomatik Tren Durdurma, Enerji Transfer Sistemleri
Telefon Sistemleri
Zemin Araştırmaları
Toplam 13,500 m Sondaj Yapılması (10-150 m)
4,100 Noktada Sismik Deneyler
3.500 Noktada Rezistivite Deneyleri
Laboratuvar, Pressiometre, Piyeziometre Deneyleri
Jeolojik Harita, 1/2,000 Jeolojik Plan Profil
Tüneller (84 m2 Kesit Alanı)
31 Tünel, Toplam 23,875 m, En Uzun Tünel : 3,000 m
Sanat Yapıları

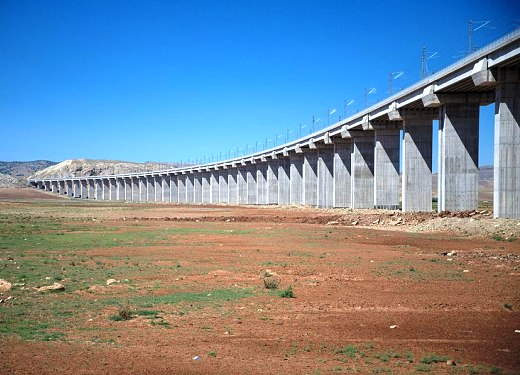

Viyadük : Toplam 3,850 m, 6 adet, 32.5 m Ayak Aralıklı, Prefabrik Öngermeli
En Uzun Viyadük Boyu: 1,200 m
900 Menfez, 50 Üst Geçit, 396 Alt Geçit, 77 Köprü

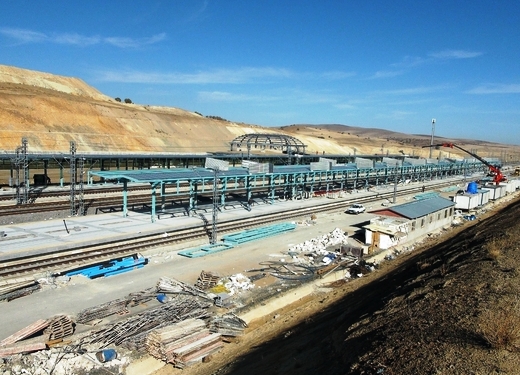

Ana Hat Üzerinde 15 adet İstasyon Tesisi
Kayaş, Elmadağ, Irmak, Yahşihan, Kırıkkale, Balışeyh, Sekili, Yerköy, Şefaatli, Sarıhamzalı, Doğankent, Yavu, Yıldızeli, Kalın, Sivas İstasyonları
Alternatif Hat Üzerinde 3 adet İstasyon Tesisi
Yerköy, Yozgat, Sorgun İstasyonları
İstasyon Tesisleri
Kataner Pozotosu Garajı Binası (1 İstasyon x 315 m2)
Ambar Tip 1 (1 İstasyon x 803 m2)
Ambar Tip 2 (2 İstasyon x 303 m2)
Şeflik Binası (1 İstasyon x 791 m2)
İstasyon Binası 1.Sınıf (1 İstasyon x 1,796 m2)
İstasyon Binası 2.Sınıf (6 İstasyon x 731 m2)
İstasyon Binası 3.Sınıf (9 İstasyon x 367 m2)
Lojman Tip-1 (8 İstasyon x 538 m2)
Lojman Tip-2 (6 İstasyon x 1,070 m2)
Lojman Tip-3 (1 İstasyon x 1,070 m2)
Elektrik ve Sinyalizasyon Sistem Binası (16 İstasyon x 106 m2)
Elektrik ve Sinyalizasyon Kumanda Merkezi Binası (1 İstasyon x 577 m2)
Trafo ve Bakım Merkezi Binası (13 Lokasyonda x 45 m2)
Seksiyon Posta Binası (Hat Üzerinde Muhtelif Lokasyonlarda x 21 m2)
ESER Tarafından Sağlanan Hizmetler
Çevresel Etki Etüdü
Detay Mühendisliği
Fiyat Tahminleri
Fizibilite Etüdü
İhale Dosyası Dokümantasyonu
Jeofizik Etüdler
Jeoteknik Etüdler
Temel Mühendislik
Topoğrafik Etüdler
