Erzincan Girlevik 2 ve Mercan Hidroelektrik Santralları (12.3 MW)

Detaylı Açıklama:

Girlevik II - Mercan HES Santralı, iki ayrı kaynaktan alınan suların, yine iki ayrı kottaki yükleme havuzlarına alınıp, cebri borular (çelik) vasıtasıyla düşürülerek, aynı santral binasında enerji üretilmesi açısından Türkiyede bir ilktir.

Girlevik II HES
Kurulu Güç : 2,880 kW (2 x 1,440 kW)
Yıllık Üretim : 12,980,000 kWh
Türbin Tipi : Francis (yatay)
Debi : 2 x 2.25 m3/s
Net Düşü : 69.30 m

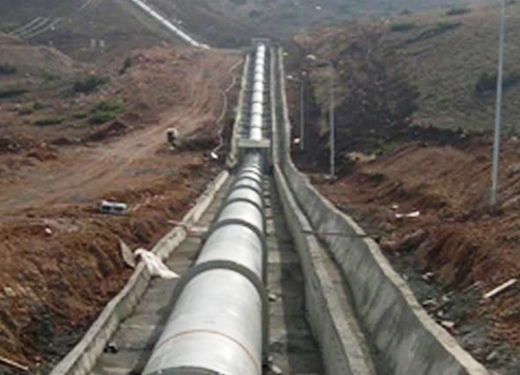

Cebri Boru : 212 m, 1,200 mm İç Çapında St 37/2 Çelik
Yükleme Havuzu : 40m x 7m x 7m
İletim Kanalı : 7,330 m
Yükseltici Trafo : 2 x 1,600 kVA

Mercan HES
Kurulu Güç : 9,450 kW (2 x 4,725 kW)
Yıllık Üretim : 27,640,000 kWh
Türbin Tipi : Francis (yatay)
Debi : 2 x 2.40 m3/s
Net Düşü : 216.70 m
Cebri Boru : 683 m, 1,200 mm İç Çapında St 37/2 Çelik
Yükleme Havuzu : 46m x 7m x 7m
İletim Kanalı : 10,028 m
Yükseltici Trafo : 2 x 5,220 kVA

Santral Binası ve Diğer Tesisler

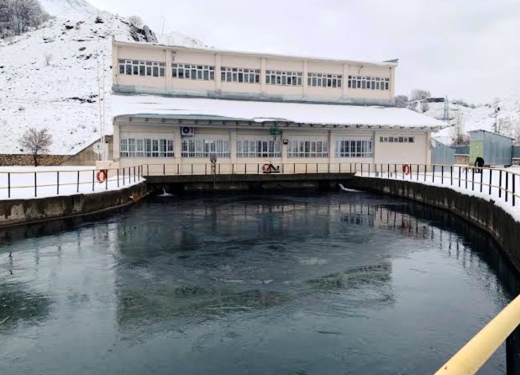

Santral Binası (787 m2)
500 m Yan Dolusavak Kanalı
890 m Drenaj Kanalı
3 adet Şut Yapısı
2 adet Enerji Kırıcı
1,600 m Bağlantı Yolu
160 kVA Güç Trafosu
63 kVA Yedek Dizel Jeneratör

ESER Tarafından Sağlanan Hizmetler

İnşaat Kontrolluğu
İşletmeye Alma
İşletmeye Alma Denetlemeleri
