Kayseri Hafif Raylı Sistemi (17.5 km)

Detaylı Açıklama:

17.5 km, Çift Hatlı Hafif Raylı Sistemi
Yolcu Taşıma Kapasitesi : Tek Yönde 13,000 yolcu/saat (2020)
Araç Sayısı : 22 + 30 adet (% 100 Alçak Tabanlı)
Sefer Aralığı : 4 dakika
Sefer Süresi : 42 dakika
Şehir İçi Seyir Hızı : 35 km/s
Diğer Güzergahlarda Seyir Hızı : 70 km/s
Hattın Başlangıcı : Kentin Batısında Ana Depo ve Bakım Tesisleri
Hattın Sonu : Kentin Doğusunda Mimarsinan Kavşağı Yakınındaki Doğu Terminali
İstasyon Sayısı : 28 adet
İstasyon Boyu : 65 m
İstasyonlar Arası Mesafe : 400 - 800 m
Kenar Peronlu İstasyon : 18 adet (2 m Genişlikte)
Orta Peronlu İstasyon : 10 adet (3 m Genişlikte)
Kataner Sistemi : 750 VDC
Trafo Redresör İstasyonu : 9 adet, 31.5 KV/0.580 kV
Trafo Kapasitesi : 2x1,800 kVA
Redresör Kapasitesi : 2 x 1,500 KW
Sinyalizasyon ve Komünikasyon Sistemleri
SCADA Sistemi
Ücret Kontrol Sistemi
2 adet Alttan Kavşak Geçişi

Ana Depo ve Bakım Tesisleri (70,000 m2)
Ana Tamir, Günlük Bakım ve Araç Yıkama Atelyeleri (5,700 m2)
Park Alanı: 24 + 26 araç
Depo Hatları : 3,200 m

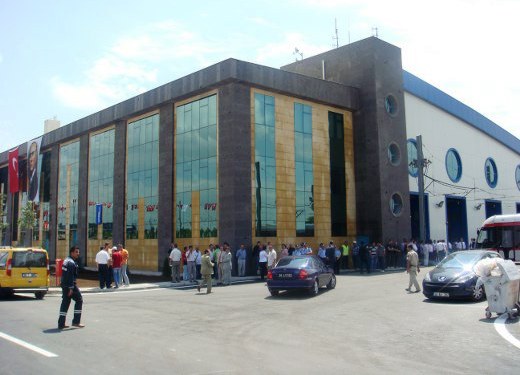

Yönetim Binası (2,600 m2)

Doğu Terminali
18 Araçlık Park Alanı
Ofis Binası

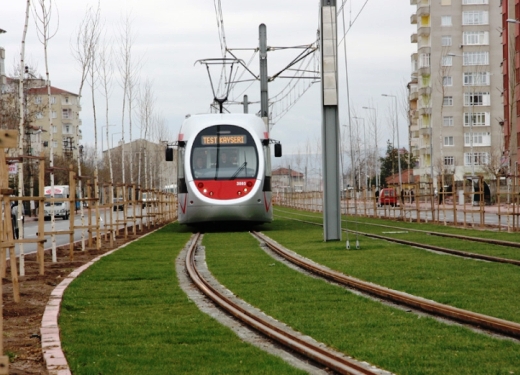

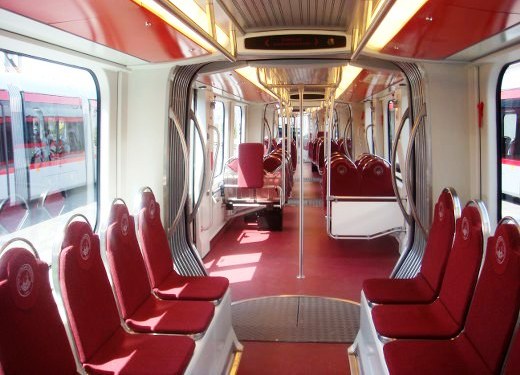

Araçlar
Tip : İki Yönlü Sürüş Yeteneğinde, Mafsallı 5 Bölmeden Oluşan Tramvay
Ray Açıklığı : 1,435 mm
Gövde Yapısı : Yüksek Dirençli Çelik
İşletme Gerilimi : 750 VDC
Enerji Alma Tipi : Pantograf
Sürücü : Inverter
Güç : 460 - 465 kW
Maksimum Hız : 80 km/h
Maksimum İvmelenme : 1,1 m/s2
Maksimum Yavaşlama : 1,2 m/s2 (Servis Freni)
Maksimum Yavaşlama : 2,8 m/s2 (Acil Fren)
Minimum Kurp Yarıçapı : 25 m (Hatta)
Boş Ağırlık (AW0) : 43,068 Kg
Araç Uzunluğu : 32 m (Kuplör İçeride)
Koltuk Kapasitesi : 68 Oturan + 2 Özürlü Yeri 203 Yolcu (6 yolcu/m2)
Toplam Yolcu Kapasitesi (AW3) : 276 Yolcu
Ray Üst Kotuna Yükseklik : 350 mm
Platform Yüksekliği : 280 mm
Katener Seyir Seviyesi : 3.85 m - 5.80 m
Azami Eğimde Sürüş Kabiliyeti : % 6

ESER Tarafından Sağlanan Hizmetler

Detay Mühendisliği
Fiyat Tahminleri
Fizibilite Etüdü
İhale Değerlendirmesi
İhale Dosyası Dokümantasyonu
İnşaat Şartnameleri
Jeoteknik Etüdler
Satınalma Dokümantasyonu
Temel Mühendislik
Topoğrafik Etüdler
Ulaşım Etüdü
İnşaat Kontrolluğu
İnşaat Yönetimi
İşletmeye Alma
İşletmeye Alma Denetlemeleri
Proje Yönetimi
Sözleşme Yönetimi
