Marmara Ereğlisi Akaryakıt Terminali (250,000 m3)

Detaylı Açıklama:

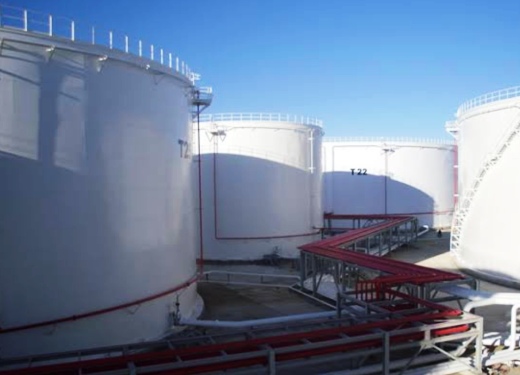

TANK SAHASI TESİSLERİ :

3 adet 45,600 m3 API 650 Akaryakıt Depolama Tankı
2 adet 22,300 m3 API 650 Akaryakıt Depolama Tankı
3 adet 7,250 m3 API 650 Akaryakıt Depolama Tankı
6 adet 3,640 m3 API 650 Akaryakıt Depolama Tankı
3 adet 3,555 m3 API 650 Akaryakıt Depolama Tankı
Mevcut İdari Binanın Tadilatı (600 m2)
Mevcut Yardımcı Binanın Tadilatı (1285 m2)
Pig İstasyonu ve Deniz Kollektörü (1160 m2)
Satış Manifoldu ve Üçüncü Kollektör (869 m2)

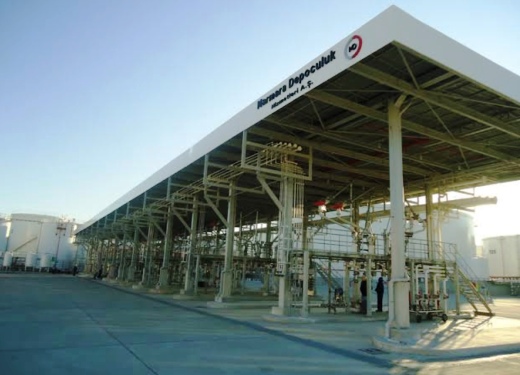

Akaryakıt Dolum Kanopisi (13 TIR, 810 m2)
Yangın Manifoldu (103 m2)
Şöför Bekleme ve Satış Operasyon Binası (258 m2)
Ana Giriş Güvenlik Binası (57 m2)
Misafir Araç Parkı (35 araç)
TIR Parkları (37 araç, 14 araç)
Tank Dike Duvarları ve Çevre Duvarı
Ethanol, Atık ve Katkı Skidi Sistemleri
Tank Sahası İçi Boru Hatları ve Vanaları
31 adet Transfer Pompası
HDPE ve Çelik Yangın Suyu Hatları ve Hidrantları
Çelik Boru Köprüleri ve Mesnetleri
Tank Sahası Zemin Etüdleri (Toplam 367 m Zemin Sondajı)
Yağmursuyu, Yağlısu, Pissu Drenaj Sistemleri
Yangın Köpük ve Soğutma Suyu Sistemleri
PIG lerin Azot Gazı ile Süpürülmesi Sistemi
HVAC ve Sıhhı Tesisat Sistemleri
Aydınlatma, Kuvvet, Yangın İhbar ve Topraklama Sistemleri
Elektrik AG Şalt ve Dağıtım Sistemleri
Enstrümantasyon ve Kontrol Sistemleri
Saha Aydınlatma, Topraklama ve Yıldırımdan Korunma Sistemleri

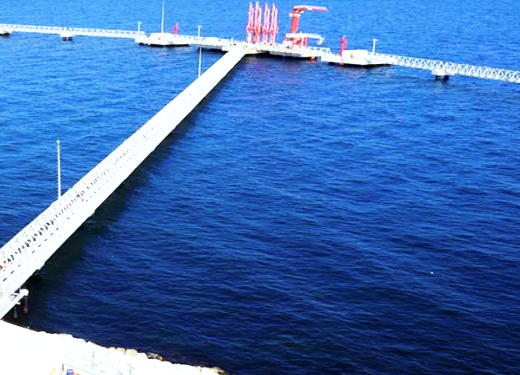

DENİZ TERMİNALİ TESİSLERİ :

2 adet Yeni Yaslanma Dolfeni (12 m x 8 m)
Kara ile Boşaltma Dolfeni Arası Çelik Boru Köprüsü ve Kedi Yolu (250 m)
Yaslanma Dolfenleri ile Bağlanma Dolfenleri Arası Kedi Yolları (2 adet, 60 m)
Boşaltma Dolfeni Üzerinde Pig İstasyonu ve Dolum Kolları
Deniz Terminali Trafo Binası (25 m2)
Deniz Terminali Sahası Batımetrik Etüdleri

TANK SAHASI İLE DENİZ TERMİNALİ ARASI BORU HATTI :

1,970 m, 20 inch, 1,500 m3/h Yeraltı Akaryakıt Boru Hattı
1 adet Yatay Sondaj ile Devlet Karayolu Geçişi
3 adet Yatay Sondaj ile Tali Yol Geçişi
Mevcut Yeraltı Boru Hatları Güzergahlarının Dedektör ile Saptanması
Boru Hattı Katodik Koruma Sistemi

ESER Tarafından Sağlanan Hizmetler

As-Built Dokümantasyon
Detay Mühendisliği
Fiyat Tahminleri
İhale Dosyası Dokümantasyonu
İnşaat Şartnameleri
Jeofizik Etüdler
Jeoteknik Etüdler
Topoğrafik Etüdler
