Tatvan – Van Demiryolu (238 km)

Detaylı Açıklama:

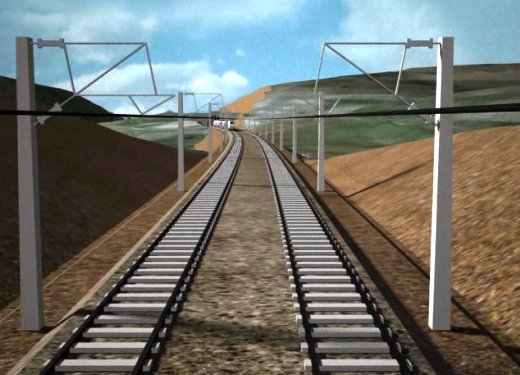

238 km. Çift Hatlı Hızlı Tren Demiryolu
Maksimum Eğim : % 012.5
Minimum Kurb Yarı Çapı : 1,000 m
1/25,000 Ölçekli Harita Çıkarılması
1/2,000 Ölçekli 600 m Genişlikte Şerit Harita Alımı
Aplikasyon ve Enkesit Alımı
Toplam 1,250 Hektar Kamulaştırma Projesi

Zemin Araştırma İşleri
Toplam 13,042 m Sondaj Yapılması (10-130 m)
962 m Araştırma Çukuru
Sismik ve Rezistivite Deneyleri
Laboratuvar, Pressiometre, Piyeziometre Deneyleri
Jeolojik Harita, 1/2,000 Jeolojik Plan Profil

Tüneller (4.8 m Çap, 20-40 cm Beton Kalınlığında)
24 Tünel, Toplam 12,692 m, En Uzun Tünel : 2,170 m

Sanat Yapıları
Viyadük : Toplam 2,065 m, 5 adet, 35 m Ayak Aralıklı, Prefabrik Öngermeli
En Uzun Viyadük Boyu: 595 m
357 Menfez, 70 Üst Geçit, 107 Alt Geçit

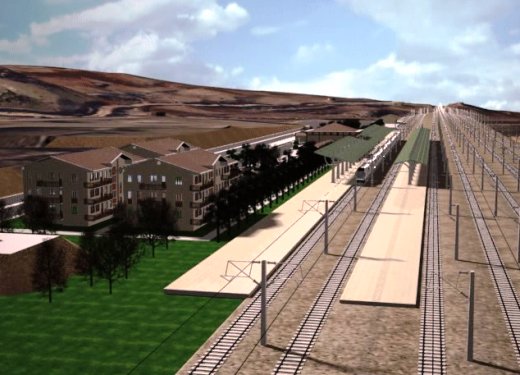

9 adet İstasyon Tesisi

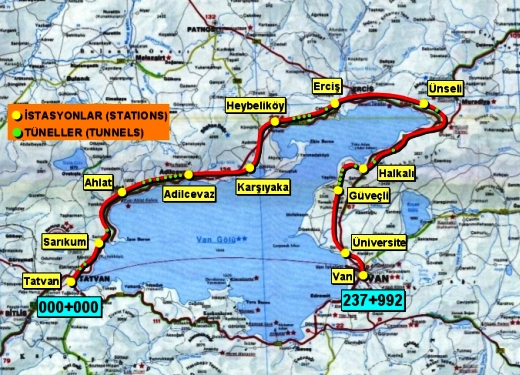

Sarıkum, Ahlat, Adilcevaz, Karşıyaka, Heybeliköy,
Erciş, Ünseli, Halkalı, Güveçli İstasyon Binaları (532 m2)
Peron (11 İstasyon x 540 m2)
Yaya Alt Geçit (11 İstasyon x 180 m2)
Ambar Binası (9 İstasyon x 303 m2)
Açık Ambar (9 İstasyon x 2,250 m2)
Şeflik Binası (5 İstasyon x 682 m2)
Karayolu Kataner Binası (5 İstasyon x 315 m2)
Kısım ve Şube Şefi Binası (3 İstasyon x 235 m2)
İşçi Yatakhane Binası (3 İstasyon x 855 m2)
Isıtma Merkezi (3 İstasyon x 230 m2)
Personel Lojmanları (11 İstasyonda Toplam 16,000 m2)
Pozotosu Binası (3 İstasyon x 168 m2)
Trafo Binası (3 İstasyon x 100 m2)

ESER Tarafından Sağlanan Hizmetler

Çevresel Etki Etüdü
Detay Mühendisliği
Fiyat Tahminleri
Fizibilite Etüdü
İhale Dosyası Dokümantasyonu
Jeofizik Etüdler
Jeoteknik Etüdler
Temel Mühendislik
Topoğrafik Etüdler
